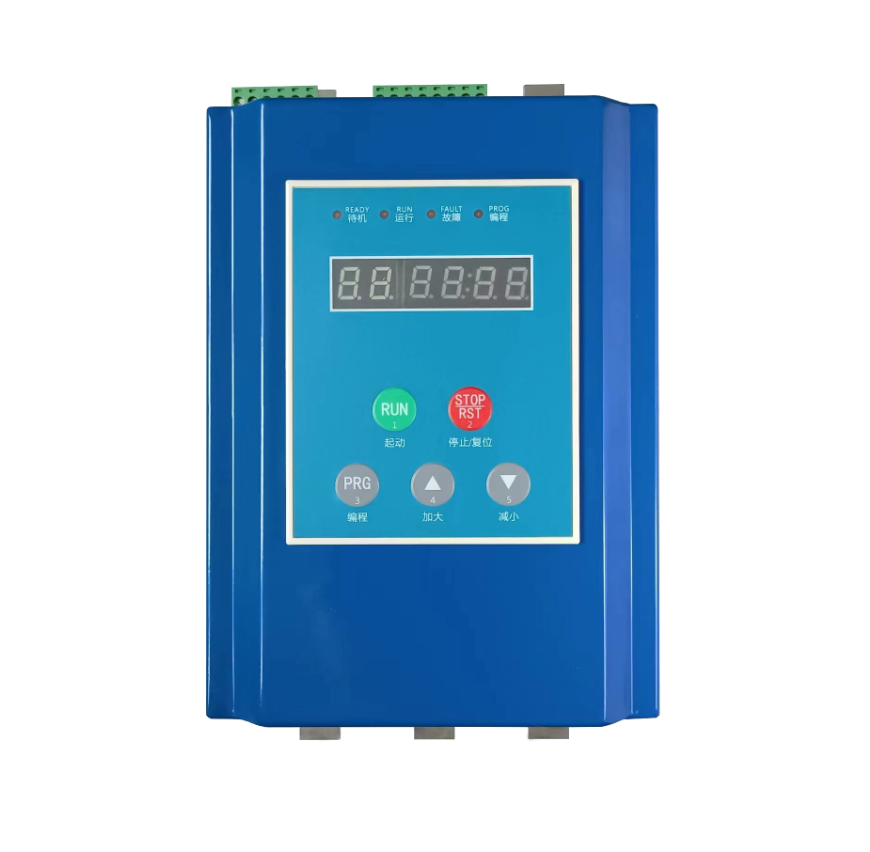

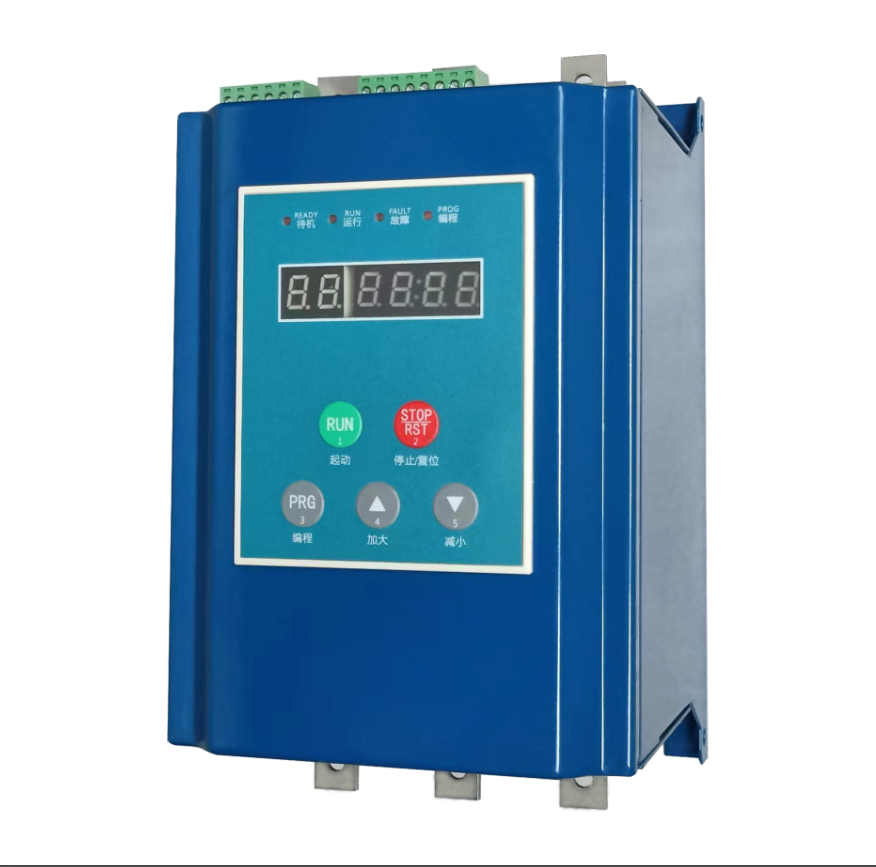

本机为【STA2系列--H型紧凑结构款】软起动器，配LED数码管显示操作面板：

（1）H型产品功率范围：7.5--55kW;

（2）外形尺寸：高255*宽155*厚168（mm）

外观和结构：

（1）采用蓝色设计，适合工业使用环境；

（2）属于外置旁路型软起动器，采用6进3出线设计；

上6进线（前3接进线电源+后3接旁路接触器上端）

下3出线（接电动机和旁路接触器的下端）

（3）标配数码管显示的操作面板。

作用：

（1）降低电动机的起动电流，减小配电容量，避免增容投资；

（2）减小起动应力，延长电动机和相关设备的使用寿命；

（3）平稳的起动和软停车避免了传统起动设备的踹振问题、水锤效应；

（4）多种起动模式和宽范围的参数设定值，可适应多种负载场合；

（5）可靠全面的保护功能，更有效地保护电动机及相关设备的安全；

（6）可用于频繁起/停的场合。

功能特点：

（1）多种起动模式：

电压斜坡起动、限流起动、点动、双控（斜坡加限流）、风机曲线和电流指数等六种起动模式。

（2）高技术性，高可靠性，强大的抗干扰能力。

（3）优化的设计结构。

（4）电源相序自适应，电源频率自适应。

（5）模拟量输出：1路4-20mA

（6）通讯：一路RS485

（7）继电器输出：3个

（8）具备故障记忆功能，可以记录多条故障信息。

（9）保护功能完善：缺相、堵转、起动过流、运行过流、停车过流、起动过载、运行过载、

过热、三相电流不平衡和起动超时保护等。

（10）友好的人机界面。

规格型号：

STA2-008H-3E （7.5kW）

STA2-011H-3E （11kW）

STA2-015H-3E （15kW）

STA2-018H-3E （18.5kW）

STA2-022H-3E （22kW）

STA2-030H-3E （30kW）

STA2-037H-3E （37kW）

STA2-045H-3E （45kW）

STA2-055H-3E （55kW）
