本机为【ADD重载高端系列】U型软起动器，标配为LCD液晶汉字显示操作面板（可选配LED数码管显示操作面板）：

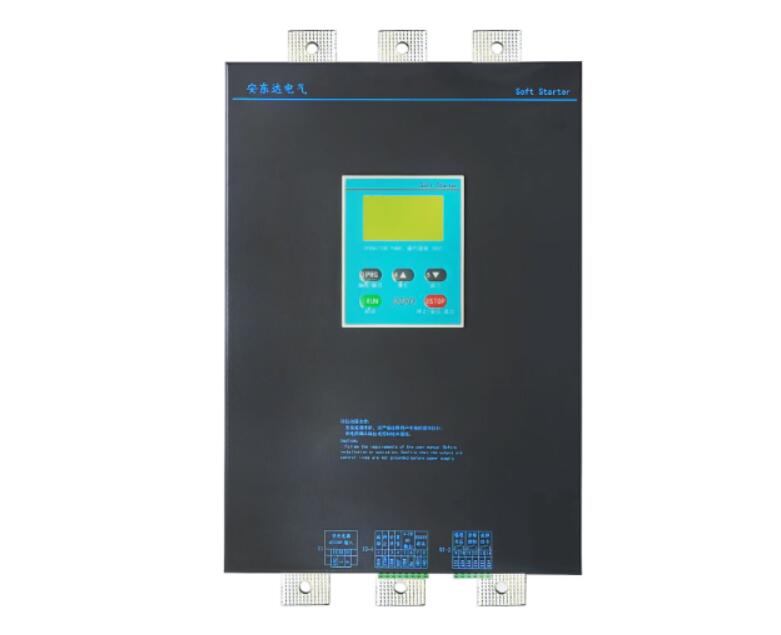

注1：下图为AC380V电压等级的 ADD6-200U-3C规格型号 软起动器的 实物照片；

本机箱，适用于90-200kW的重载型软起动器。

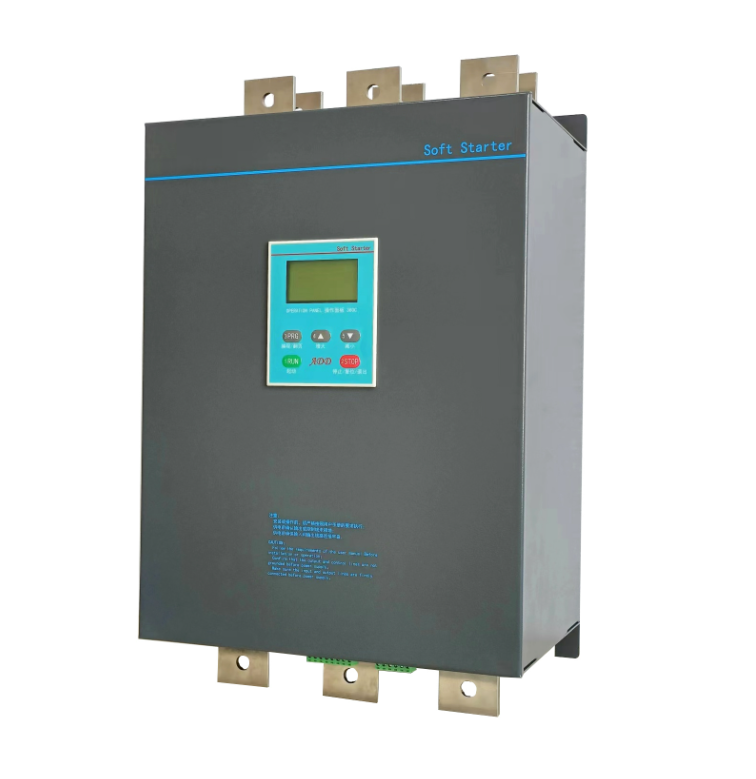

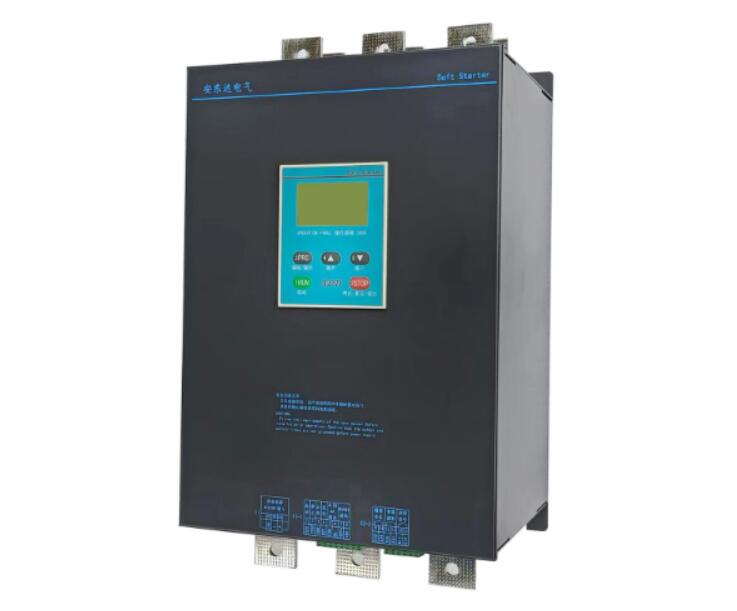

注2：下图为AC380V电压等级的 ADD6-400U-3C规格型号 软起动器的 实物照片；

本机箱，适用于220-400kW的重载型软起动器。

外观和结构：

（1）采用深灰色亚光设计，适合工业使用环境；

（2）属于外置旁路型软起动器，采用6进3出线设计；

上6进线（前3接进线电源+后3接旁路接触器上端）

下3出线（接电动机和旁路接触器的下端）

（3）标配4行显示的大屏液晶。

作用：

（1）降低电动机的起动电流，减小配电容量，避免增容投资；

（2）减小起动应力，延长电动机和相关设备的使用寿命；

（3）平稳的起动和软停车避免了传统起动设备的踹振问题、水锤效应；

（4）多种起动模式和宽范围的参数设定值，可适应多种负载场合；

（5）可靠全面的保护功能，更有效地保护电动机及相关设备的安全；

（6）可用于频繁起/停的场合。

功能特点：

（1）多种起动模式：

电压斜坡起动、限流起动、点动、双控（斜坡加限流）、风机曲线和电流指数等六种起动模式。

（2）高技术性，高可靠性，强大的抗干扰能力。

（3）优化的设计结构。

（4）电源相序自适应，电源频率自适应。

（5）模拟量输出：一路4-20mA（对应0-2Ie）

（6）通讯：一路RS485，MODBUS RTU通讯协议。

（7）继电器输出：3个

（8）具备故障记忆功能，可以记录多条故障信息。

（9）保护功能完善：缺相、堵转、起动过流、运行过流、停车过流、起动过载、运行过载、

过热、三相电流不平衡和起动超时保护等。

（10）友好的人机界面（4行大屏液晶配置）。

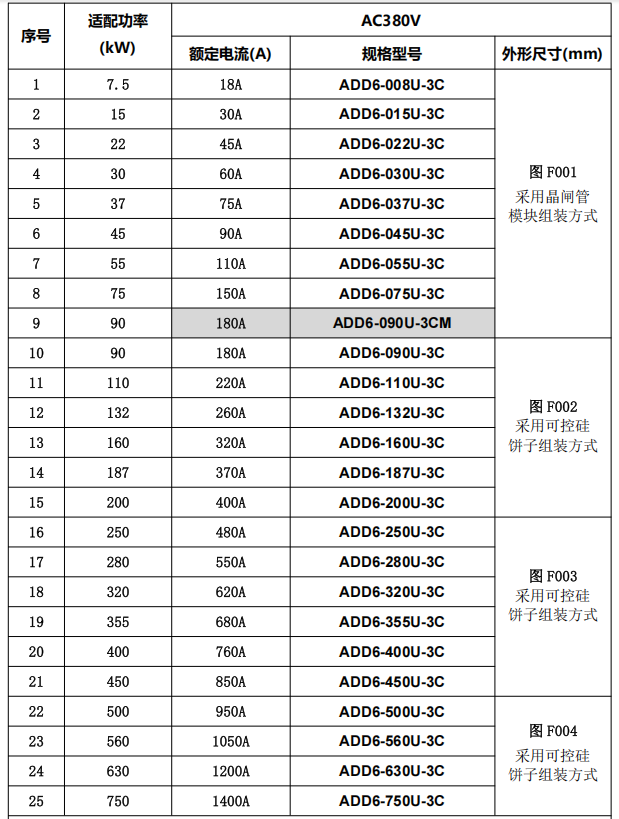

规格型号：
